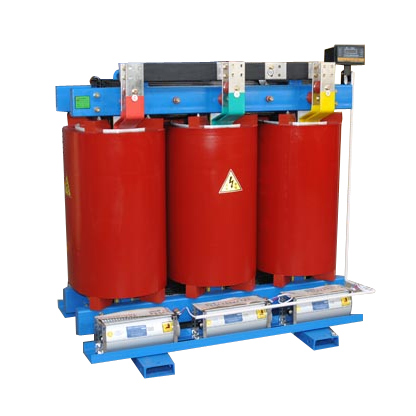

干式变压器
一、产品概述
SC（B）H17系列非晶合金树脂绝缘干式配电变压器是我公司为创建节能型社会而推出的新一代节能产品。该产品采用新一代铁心材料一非晶合金，非晶合金的显著特点是单位损耗低，在相同的磁密下，非晶合金铁心的单位耗损仅为硅钢片的25%，节能效果非常显著。非晶合金树脂绝缘干式配电变压器继承环氧树脂浇注干式变压器的全部优点，是城市电网改造重点推荐的产品。
二、产品特点
1、空载损耗低，节电效果好，是目前运行成本经济的配电变压器。
2、使用场所灵活，可与预装式变电站配套或安装在配电变压器。
3、阻燃、防爆、无污染、免维护，可无人值守。
4、动、热稳定度高，抗短路、耐雷电冲击。
5、线圈全密封结构不吸潮、不吸尘、局部放电量低于10PC,运行安全可靠。
6、按用户的需要配有温度显示、温度控制系统，可与轴流风机配合使用。
三、订货须知
订货时请提供下列参数：
1、产品型号
2、额定容量
3、电压组合
4、调整范围
5、频率
6、联结组标号
7、短路阻抗
8、特殊要求的产品，注明技术要求
四、技术性能参数
新能效SC（B）H17-NX2系列10kV非晶合金树脂绝缘干式配电变压器技术数据表
| 额定 | 额定电压 | 联结 | 空载电流（%） | 空载损耗（W） | 负载损耗（W）（75℃） | 阻抗电压（%） | |
| 容量 | 组别 | ||||||
| (kVA) | 高压（kV） | 低压（kV） | |||||
| 30 | 6 | 0.4 | Yyn0 | 1.6 | 60 | 640 | 4 |
| 50 | 1.4 | 75 | 900 | ||||
| ±2×2.5% | Dyn11 | ||||||
| 870 | |||||||
| 80 | 或 | 1.3 | 100 | 1240 | |||
| 100 | 1.2 | 110 | 1415 | ||||
| 125 | 6.3 | 1.1 | 130 | 1665 | |||
| 160 | 1.1 | 145 | 1915 | ||||
| 200 | ±2×2.5% | 1 | 170 | 2275 | |||
| 250 | 1 | 195 | 2485 | ||||
| 315 | 或10 | 0.9 | 235 | 3125 | |||
| 400 | 0.8 | 265 | 3590 | ||||
| 500 | ±2×2.5% | 0.8 | 305 | 4390 | |||
| 630 | 0.7 | 360 | 5290 | ||||
| 630 | 0.7 | 350 | 5365 | 6 | |||
| 800 | 0.7 | 410 | 6265 | ||||
| 1000 | 0.6 | 470 | 7315 | ||||
| 1250 | 0.6 | 550 | 8720 | ||||
| 1600 | 0.6 | 645 | 10555 | ||||
| 2000 | 0.5 | 850 | 13005 | ||||
| 2500 | 0.5 | 1020 | 15445 | ||||
